Lire le schéma de branchement d’un compteur Linky en sécurité
Le schéma de branchement d’un compteur Linky place le compteur entre le réseau public et le disjoncteur de branchement, avant le tableau électrique du logement. Enedis intervient sur le raccordement et les parties plombées ; l’installation privée commence généralement après le di
Le schéma de branchement d’un compteur Linky place le compteur entre le réseau public et le disjoncteur de branchement, avant le tableau électrique du logement. Enedis intervient sur le raccordement et les parties plombées ; l’installation privée commence généralement après le disjoncteur. Pour approfondir : L’espace Effy mon compte centralise votre dossier de travaux.
Un câble mal identifié entre le compteur et le tableau peut exposer à une électrisation, à un départ de feu ou à une intervention sur une partie scellée. Lire un schéma Linky permet surtout de localiser chaque équipement : arrivée du réseau, compteur communicant, disjoncteur de branchement et circuits du logement. Cette distinction reste utile pour préparer un raccordement, un passage au triphasé, l’ajout d’un cumulus ou d’une installation solaire, sans manipuler les conducteurs sous tension. Pour approfondir : Comment accéder à mon compte engie gaz sans se tromper ?.
Comprendre le schéma de branchement d’un compteur Linky
Un schéma de branchement de compteur Linky se lit d’abord comme un parcours de l’électricité : le réseau public de distribution arrive au compteur communicant, puis passe par le disjoncteur de branchement avant d’alimenter le tableau électrique du logement. Le compteur mesure les échanges d’énergie ; il ne remplace ni les interrupteurs différentiels, ni les disjoncteurs divisionnaires qui protègent les circuits intérieurs.
Le vocabulaire évite les malentendus. L’amont désigne le côté réseau public, sous la responsabilité d’Enedis. L’aval commence après le point de livraison et concerne l’installation intérieure du propriétaire ou de l’occupant. Le raccordement relie le logement au réseau ; le tableau répartit ensuite l’électricité entre l’éclairage, les prises, le chauffage ou le chauffe-eau.
Du raccordement Enedis au tableau électrique : qui intervient et dans quel ordre ?
- Identifier le besoin. Une maison neuve, une puissance à faire évoluer, un compteur déplacé, une coupure ou un tableau vétuste n’appellent pas le même interlocuteur.
- Repérer le périmètre concerné. Le raccordement au réseau public, le compteur Linky et les équipements de comptage relèvent d’Enedis. Le tableau électrique, les circuits et les appareils du logement relèvent de l’installation privée.
- Effectuer la bonne démarche. Pour créer ou modifier un raccordement physique, la demande se fait auprès d’Enedis. Pour ouvrir un contrat ou demander une mise en service, l’interlocuteur est le fournisseur d’électricité, qui sollicite ensuite le gestionnaire de réseau si nécessaire.
- Faire réaliser les travaux intérieurs. Le raccordement du tableau, son adaptation ou la recherche d’un défaut doivent être confiés à un électricien qualifié. Il vérifie la cohérence des protections avec les usages et l’état réel de l’installation.
Cette séparation est essentielle : changer de fournisseur ne modifie pas le câblage du logement, tandis qu’une rénovation du tableau ne donne pas le droit d’intervenir sur le compteur.
Votre compteur Linky et les heures pleines/heures creuses : C1, C2 et contacteur jour/nuit
L’option heures pleines/heures creuses est un choix tarifaire du contrat. Lorsqu’elle est active, le Linky peut transmettre un ordre de commande au contacteur jour/nuit installé dans le tableau. Cet appareil pilote notamment un chauffe-eau ; son circuit de puissance demeure, lui, protégé dans l’installation privée. Les repères C1 et C2 correspondent au contact sec de commande : leur présence ne justifie pas l’ouverture du compteur ni une intervention par l’occupant.
| Repère | Fonction | Emplacement | Intervention recommandée |
|---|---|---|---|
| C1-C2 | Commande tarifaire | Compteur | Électricien ou Enedis selon le périmètre |
| I1-I2 / TIC | Transmission de données | Interface du compteur | Équipement compatible, professionnel si doute |
| Alimentation du tableau | Distribution et protection | Aval du disjoncteur | Électricien |
En position automatique, le contacteur suit l’ordre tarifaire ; la marche forcée permet un fonctionnement ponctuel et l’arrêt coupe la commande. Un ballon qui ne bascule pas peut traduire une option tarifaire absente, un réglage inadapté, un défaut du contacteur ou un problème sur le circuit du chauffe-eau.

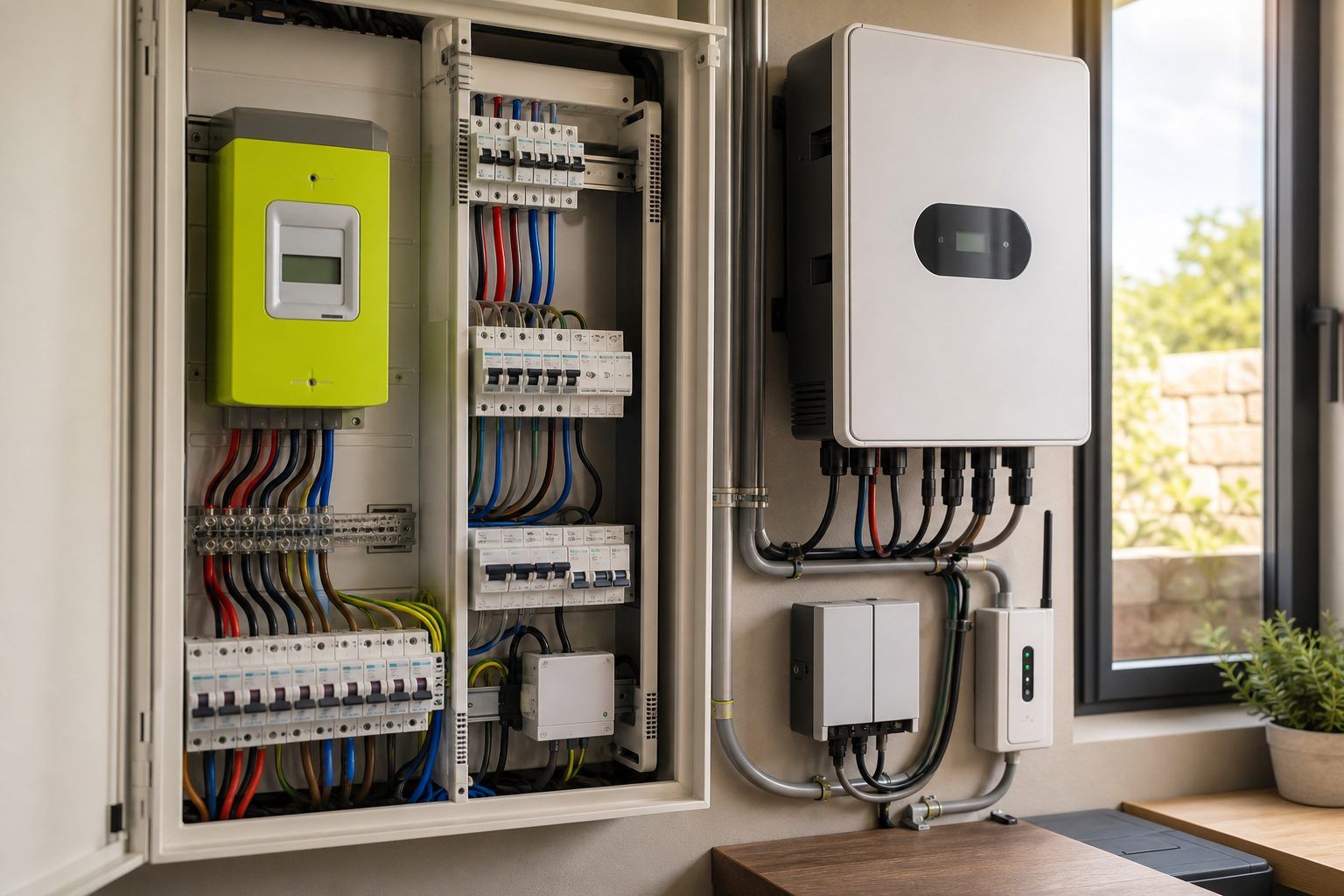

Schéma de branchement Linky triphasé, solaire et prise TIC : les cas à ne pas confondre
Le Linky triphasé répartit la puissance disponible entre plusieurs phases. Une phase trop sollicitée peut provoquer une coupure alors que les autres restent peu chargées. Le rééquilibrage consiste à redistribuer les usages entre phases, mais il exige un diagnostic sur le tableau : cette opération relève d’un électricien, notamment lorsque chauffage, atelier ou pompe concentrent les appels de puissance.
Le solaire répond à une autre logique. En autoconsommation, la production est d’abord utilisée dans le logement ; l’éventuel surplus peut être injecté sur le réseau dans le cadre d’une procédure de raccordement avec Enedis. Onduleur, protections dédiées et conditions de mise en service ne se confondent pas avec le branchement du compteur.
La prise TIC, ou télé-information client, transmet des données de consommation vers un afficheur ou un système de suivi compatible. Elle ne fournit pas une alimentation électrique. Des solutions de pilotage, comme celles testées par Révolution Énergétique autour du boîtier MyEM nrLink, peuvent exploiter ces informations pour mieux visualiser les usages. Enfin, une IRVE peut motiver une évolution de puissance ou de configuration, particulièrement en habitat collectif : le projet doit être étudié avec le gestionnaire d’immeuble, Enedis et un installateur compétent.
Sécurité, panne et lecture de l’écran : ce que vous pouvez vérifier sans toucher au compteur
Face à une panne Linky, la méthode utile est visuelle et non intrusive. Relevez ce qui s’affiche à l’écran, notamment l’index ou l’information de puissance, puis observez la position du disjoncteur de branchement et du tableau électrique. Vérifiez aussi si les voisins sont concernés : une coupure étendue oriente vers le réseau public et Enedis ; un défaut limité au logement appelle plutôt un électricien. Pour une question de contrat, de puissance souscrite ou de facturation, contactez votre fournisseur. Pour approfondir : La Borne de recharge pour véhicule électrique : 7 critères à comparer.
N’ouvrez pas un cache, ne remplacez pas un fusible scellé et ne modifiez aucun câblage autour du compteur. Chercher à ralentir un compteur électrique numérique est à la fois dangereux, illégal et sans rapport avec une maîtrise réelle de la facture. Le levier pertinent consiste à repérer les consommations, éventuellement avec un suivi compatible TIC, puis à ajuster les usages. Sur les champs électromagnétiques, Sciences et Avenir a relayé des évaluations ne mettant pas en évidence de risque particulier d’exposition lié à Linky ; cela ne dispense jamais de respecter les règles électriques de base.
L'info clé d'abord
C1-C2 correspondent au contact sec utilisé notamment pour la commande heures creuses. I1-I2 renvoient à la télé-information client, destinée à transmettre des données à un équipement compatible.
Enedis intervient sur le réseau public et les équipements relevant de son périmètre. Le câblage, les protections et les appareils situés dans le tableau privé doivent être traités par un électricien qualifié.
Le type de contrat et les informations affichées au compteur permettent d’orienter le diagnostic. La confirmation de la configuration et l’équilibrage des phases nécessitent toutefois une vérification de l’installation par un professionnel.
Le projet solaire implique une procédure de raccordement adaptée auprès d’Enedis, notamment lorsqu’il y a injection de surplus. Le compteur communicant facilite la gestion des données, mais le schéma dépend du projet et de ses protections.
Comment raccorder un contacteur jour/nuit à un compteur Linky ?
Le Linky peut envoyer un ordre tarifaire au contacteur du tableau via son contact sec repéré C1-C2. Le contacteur et la protection du chauffe-eau appartiennent à l’installation privée. Ne touchez pas aux bornes du compteur : un électricien vérifie le circuit, le contrat heures creuses et le bon fonctionnement du ballon.
Comment se raccorder au compteur Linky ?
On ne se raccorde pas soi-même au compteur Linky. Le raccordement au réseau, le comptage et les parties scellées relèvent d’Enedis. Pour alimenter ou modifier les circuits du logement, l’intervention se situe en aval du disjoncteur de branchement et doit être réalisée par un électricien qualifié.
Qui raccorde le compteur Linky au tableau électrique ?
Enedis intervient sur le raccordement au réseau public et sur les équipements de comptage relevant de son périmètre. Le tableau électrique et ses circuits intérieurs relèvent du propriétaire. Selon la configuration, un électricien raccorde ou adapte l’installation privée, sans ouvrir ni modifier les parties scellées du compteur.
Quel support faut-il prévoir pour un compteur Linky ?
Le support et l’emplacement du compteur font partie du projet de raccordement étudié avec Enedis. Ils doivent rester accessibles et protéger le matériel des chocs ou de l’humidité. Pour une construction ou un déplacement, ne choisissez pas seul l’implantation : transmettez les contraintes du site lors de la demande de raccordement.
Comment lire un compteur Linky ?
Utilisez les boutons de défilement de l’écran pour consulter les informations affichées, notamment l’index de consommation et, selon le contrat, les index associés aux plages tarifaires. Notez le message exact en cas de coupure. Cette lecture suffit pour échanger utilement avec votre fournisseur, Enedis ou un électricien.
Comment ralentir un compteur électrique numérique ?
Aucune manipulation du compteur n’est légitime ni sûre pour réduire un relevé. Altérer le comptage expose à un danger électrique et à des conséquences légales. Pour diminuer la facture, analysez les usages les plus consommateurs, suivez les données disponibles via un équipement compatible TIC et adaptez les consommations au contrat souscrit.
Un schéma lisible sépare toujours le réseau public de l’installation intérieure : compteur Linky et raccordement d’un côté, tableau et circuits domestiques de l’autre. Avant tout projet, relevez la configuration existante, la puissance souscrite et le type de courant. Pour modifier un branchement, un tableau ou une commande d’heures creuses, faites vérifier l’installation par un électricien qualifié.
Actualisé le 24/07/2026
